达芬奇Fusion的PBR材质节点，轻松使用PBR材质。

Dio云玩家2023-09-172024-07-27

更新日志

2023-10-3

V2.2 金属颜色混合选项默认使用漫射贴图颜色，如连接了金属颜色贴图则使用贴图颜色。

2023-09-24

V2.1 新增金属颜色选项与金属颜色输入，加入一些常用的贴图控制，优化控件布局。

2023-09-17

V2.0 预设发布，可在Fusion内轻松使用PBR材质，支持，金属工作流。

起因

本来我一直都觉得Fusion的渲染器器很垃圾，但现在官方有在更新新的USD 3D空间，算是重拾了一点信心。
于是花了些时间探索了下Fusion老的材质系统发现，Fuison对现在很流行的BPR工作流的支持不是很友好，于是就是就做了这个材质节点。

节点功能

支持PBR金属工作流。支持制作金属材质
支持发光材质
支持折射材质，可输入自定义的折射材质
置换贴图可以自动匹配UV
自带菲尼尔效应
支持更改金属颜色

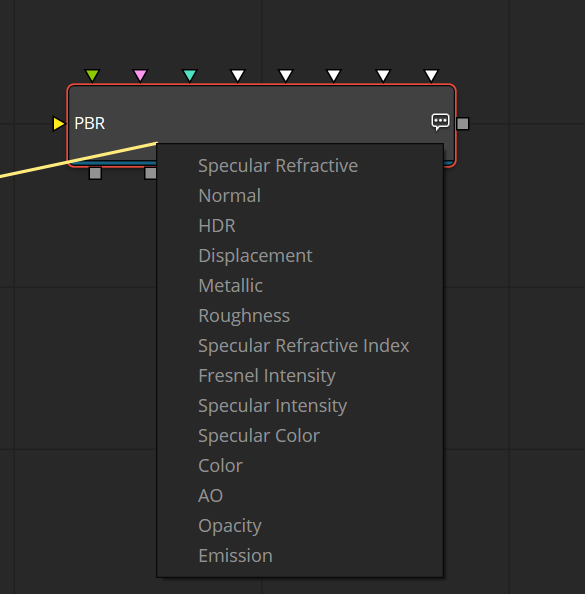

高达13种材质输入接口：

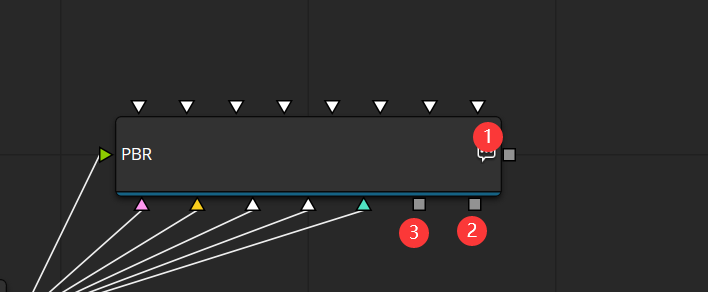

3个输出接口分别为：材质输出、发光材质输出、匹配UV的置换贴图输出

节点接口简介

我做的节点接口对应的贴图类型（常见名称）

HDR：Environment、HDR
环境贴图通常为线性，所以节点默认将HDR贴图转换为SRGB空间
Color：Diffuse、Albedo、Base Color
材质基础色
AO：Ambient Occlusion、AO、Cavity
为材质提供细节，AO Blend选项可以调节混合程度
Normal：Bump、Normal
法线贴图有DX和GL两种，使用DX法线时在Map-法线类型更改法线类型，Bump贴图需要使用CreateBumpMap节点创建法线贴图
Metallic：Metallic
金属度贴图，连接后在金属-金属强度里开启金属（只读取R通道）
Metallic Color：PBR里貌似没有这种贴图，使用时可以连漫射的色。
金属颜色，连接后在金属-金属颜色混合里调整金属颜色混合程度
Roughness：Roughness、Glossiness
材质粗糙度，使用Glossiness时需在Map-粗糙度方向反向贴图（只读取R通道）
Emissive：Emissive
自发光，材质不受灯光影响，渲染后加Glow就有发光效果
Opacity：Opacity、Transparency
透明度材质，就如同名字一样控制材质透明度（只读取R通道）
Specular Intensity：Specular
高光强度，没有可以用粗糙度控制或者不连（只读取R通道）
Specular Color：PBR里貌似没有这种贴图但还是留着了
控制高光颜色
Specular Refractive
折射贴图，如不连则使用HDR贴图
Specular Refractive Index
折射强度，控制折射强度（只读取R通道）
Fresnel Intensity
菲尼尔强度，控制菲尼尔效应强度（只读取R通道）

节点下载

下载地址

安装方法可以参考之前材质预设的安装，或者不安装直接拖到达芬奇里使用也行。

PBR材质下载网站：Ambientcg、Polyhaven

示例

之前做了一些示例，不会的可以看一下。

实时渲染示例

[{"url":"/img/Fusion/Material/01.png","alt":""},{"url":"/img/Fusion/Material/02.png","alt":""},{"url":"/img/Fusion/Material/04.png","alt":""},{"url":"/img/Fusion/Material/05.png","alt":""},{"url":"/img/Fusion/Material/06.png","alt":""},{"url":"/img/Fusion/Material/07.png","alt":""},{"url":"/img/Fusion/Material/08.png","alt":""},{"url":"/img/Fusion/Material/09.png","alt":""}]

使用教程
