达芬奇Fusion的玩个球节点，轻松制作各种星球。

更新日志

2024-06-1

ORBV1.1 新增夜晚贴图强度等级，共4个等级，Falloff现在为双层。

2024-05-14

V1.0 预设发布，可在Fusion内轻松制作各种星球，包含OBR、Meteorite、StarrySky、PlanetRing一共四个节点.

起因

这个预设其实去年的这段时间就做好了，但不小心被我删掉了。。。。难绷。。。。最近Fusion又更新了新的USD系统竟然能导入VDB文件，属实是离谱。玩了下刚好想起来了这个OBR预设于是就重新搞了搞了。。灵感来源于AK大神AE的ORB插件。
下面的节点的简短说明，具体的使用教程可以看视频。

视频教程

节点简介

节点功能

  1. 节点的材质合并均在材质部分完成，相比渲染叠加更节省性能更方便.
  2. 区分夜晚与白天材质.
  3. 合并云层材质，可更改云层阴影、颜色、衰减、凹凸等属性.

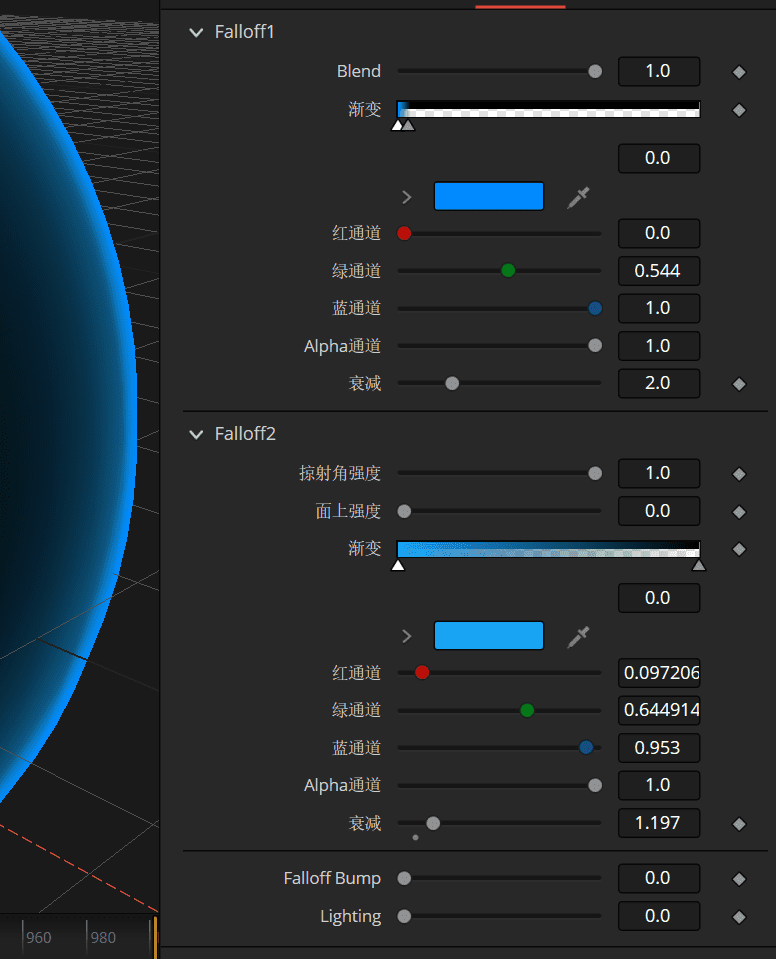

  4. 自带Falloff，可模拟大气.
  5. 天空生成器.
  6. 行星带生成器.
  7. 陨石生成器.

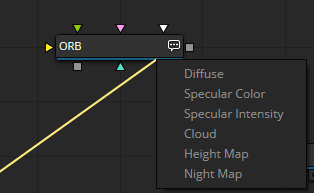

ORB

输入对应贴图即可生成星球球体.

  • Diffuse：球体的基础色材质，一般彩色的就是.

  • Specular Color：球体高光材质，部分贴图会有.

  • Specular Intensity：高光强度材质，一般为黑白图控制球体的高光响应.

  • Cloud：云层贴图，最好输入黑白贴图，Cloud组内可更改颜色.

  • Height Map：高度贴图，用于生成法线贴图，也可输入法线贴图，在Bump组内更改图片类型即可.

  • Night Map：夜晚贴图，连接时球体的暗部（无光照部分）会被替换，夜晚部分不接收光照.

  • 输出：
    – ORB：3D球体，需要3D渲染器渲染.
    – Falloff Mask：3D的Falloff遮罩，用于辉光需要单独渲染.

PlanetRing

默认生成一个土星行星带，可自行更改颜色.

  • PRMap：行星带贴图，通常为一个轴向很长的渐变图，也可不连接用此节点自带的渐变生成行星带.

  • 输出：
    – PROut：3D行星带，需要3D渲染器渲染.

Meteorite

在输入的模型表面生成陨石群.

  • PlanetRing：连接行星带节点的输出，在行星带上生成陨石群.

  • Material：可替换陨石的材质.

  • 输出：
    – MOut：3D行陨石群，需要3D渲染器渲染.
    – Particle：输出3D粒子，可用Replicate3D节点替换多个模型.（Replicate3D节点的对齐方式选择对齐或者TBN对齐才会继承粒子的旋转）

StarrySky

生成星空，也可以用于HDR的天空.

  • Sky Map：天空贴图，可以生成天空背景.

  • 输出：
    – StarrySky：3D行天空，需要3D渲染器渲染.

节点下载

下载地址

安装方法可以参考之前材质预设的安装，或者不安装直接拖到达芬奇里使用也行。

星球贴图下载网站：Scope、PlanetPixelEmporium
