Fusion辅助通道(Auxiliary Channel)

Fusion有很多的辅助通道，这篇文章只讲Fusion内可以渲染的。
Fusion可以渲染的辅助通道有以下几种:

  • Z（Depth）
  • Normal
  • UV
  • 物体ID 材质ID
  • World Position
  • Vector

下面细说如何使用。

Z通道（Depth）

Z通道，也被称为深度通道、景深通道等等。

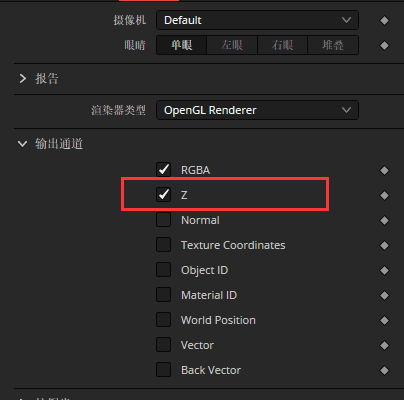

渲染时在渲染节点里勾上Z，即可渲染，其他的通道也是同理，我是顺着图里的顺序讲的，后面就不给图了。
渲染

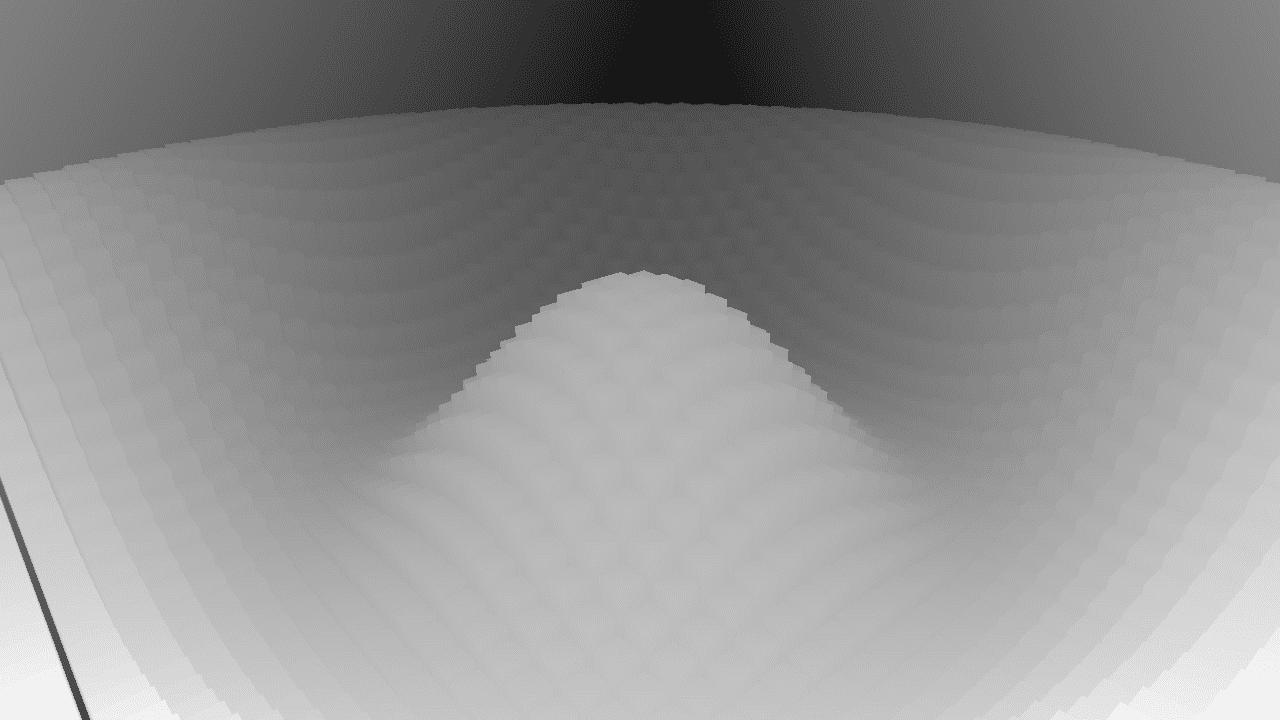

Z通道一般为黑白的渐变图，比较容易识别。
Z

  1. 景深这是Z通道最常用的用法，也导致了好多人叫景深通道，在Fusion里不用插件做出来很不理想，除非自己把Z通道切出来用Defocus做。推荐的方法是用蓝宝石的插件S_ZDefocus做，比Fusion自带的效果好。

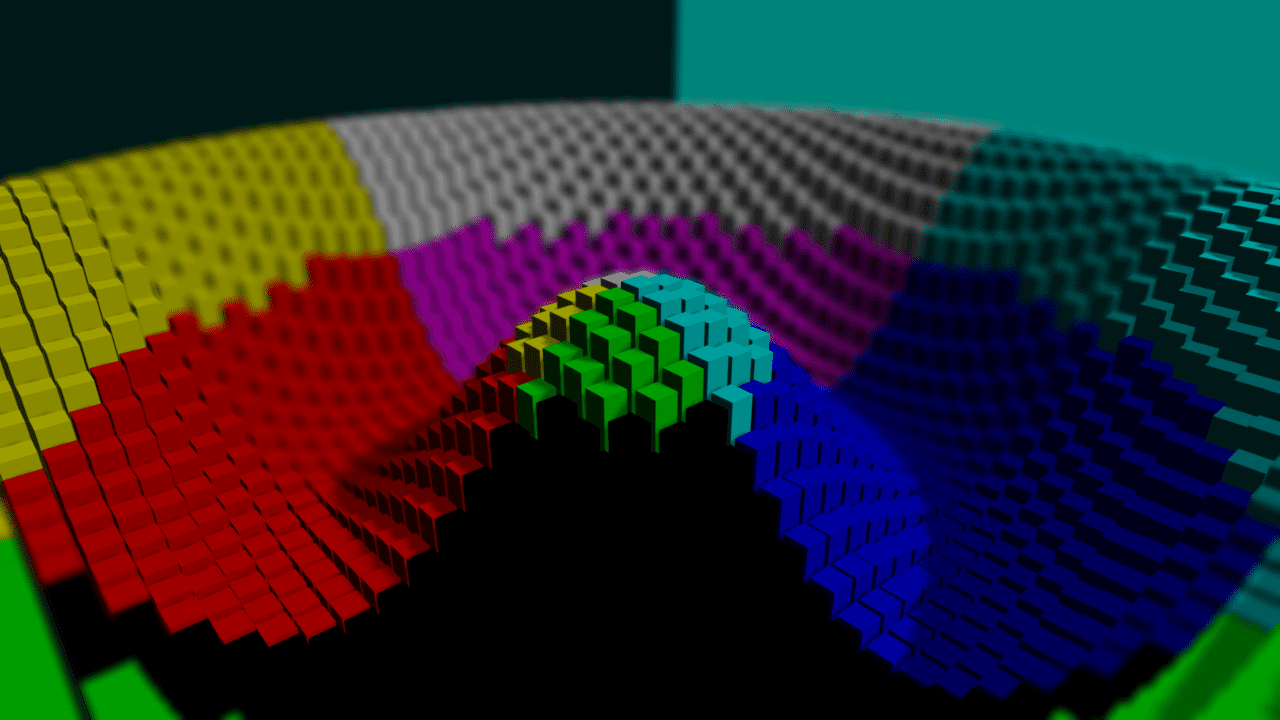

    以下是用Fusion自带的DepthBlur做的模糊效果，这个节点并不会产生离焦效果，所以效果比较烂：
    深度模糊
  2. 雾场，不知道大家有没有玩过荒野大镖客2，里面的体积光和体积雾做的的非常出色，18年的游戏至今在画面和质感上都没啥游戏能超越。体积雾是一种提升场景质感产生空间感的一种非常好的办法，用Z通道可以做出类似的效果，虽然不是真实的雾，当用来营造空间感也是够用了，使用方法非常简单直接使用Fog节点就行了。

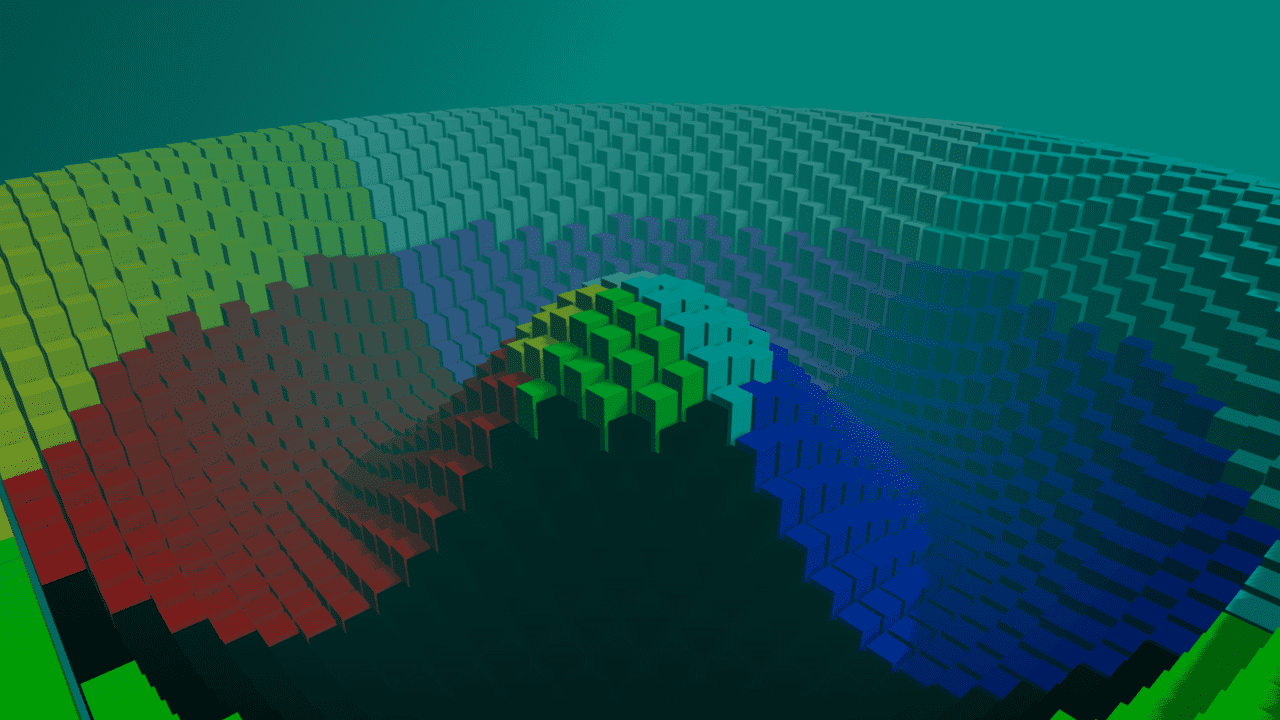

    以下是Fog实现的效果：

Fog有3D和2D版的两种，两个节点实现的效果是差不多的，Z通道要用的是2D版的。

荒野大镖客2
Fog

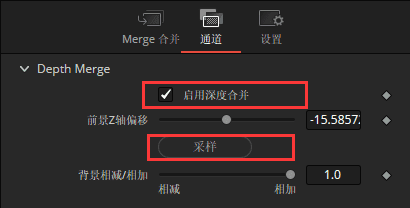

  1. 深度合成，其实就是用Z通道切个片（此深度合成只是Fuison里的叫法不等于NUKE的Deep合成，Fuiosn不支持Deep）当输入的背景里带Z通道就可以在Merge节点里启用深度合并，点击采样可以吸取背景对于前景的遮挡位置。

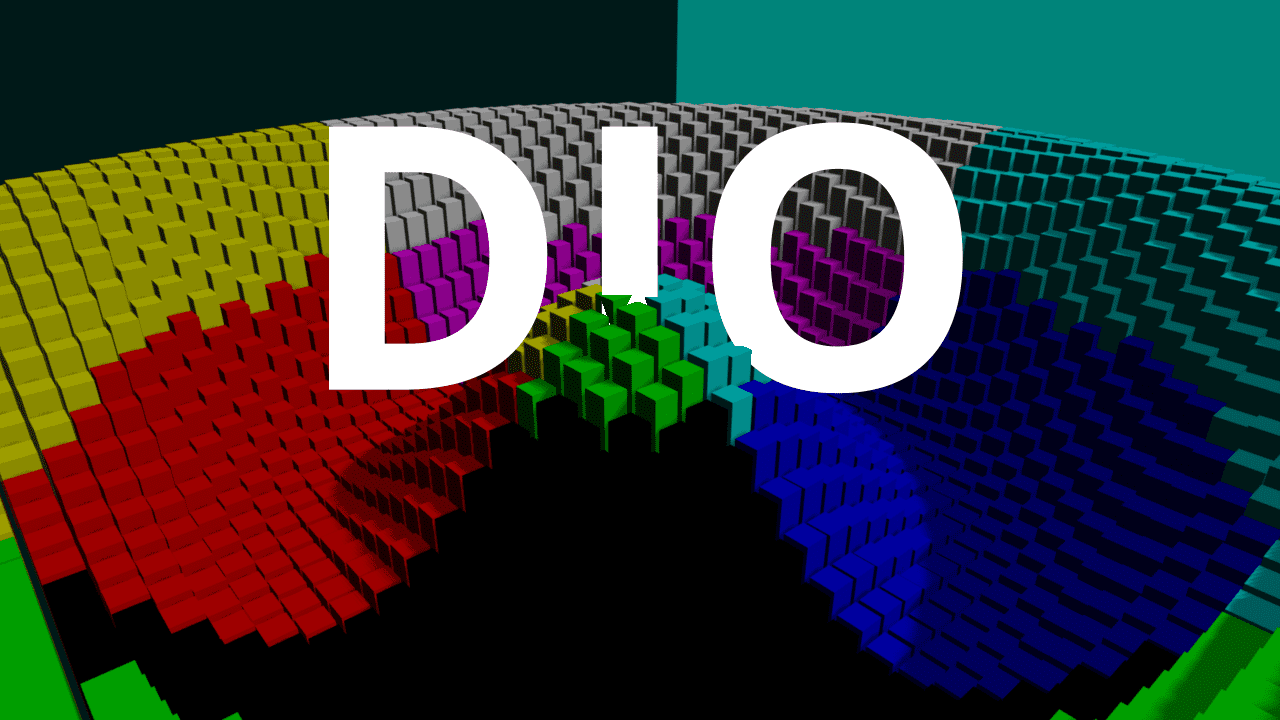

    以下是效果：
    操作
    深度合成

法线通道（Normal）

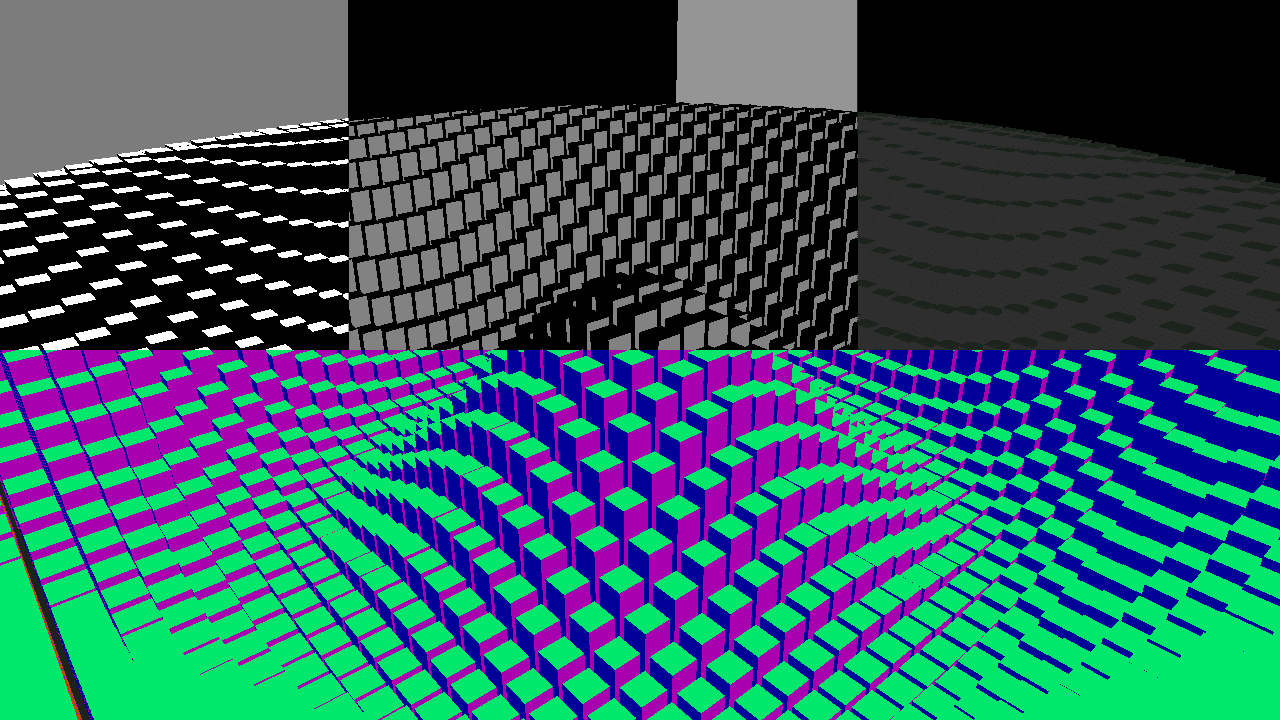

辅助通道一般都不是给人看的所以Normal通道长的很奇怪，对于Normal通道只要分别看他的RGB通道其实就是光重上下左右照过来的方向。这个通道的主要作用也是后期用来二次打光。
Normal

  1. 后期打光，使用Fuison里的Shader节点可以给图像二次打光，一般只留一个通道（环境光、漫射、反射、高光）打光之后在叠到图像上，这个节点也可以使用HDR图像来做打光做反射。

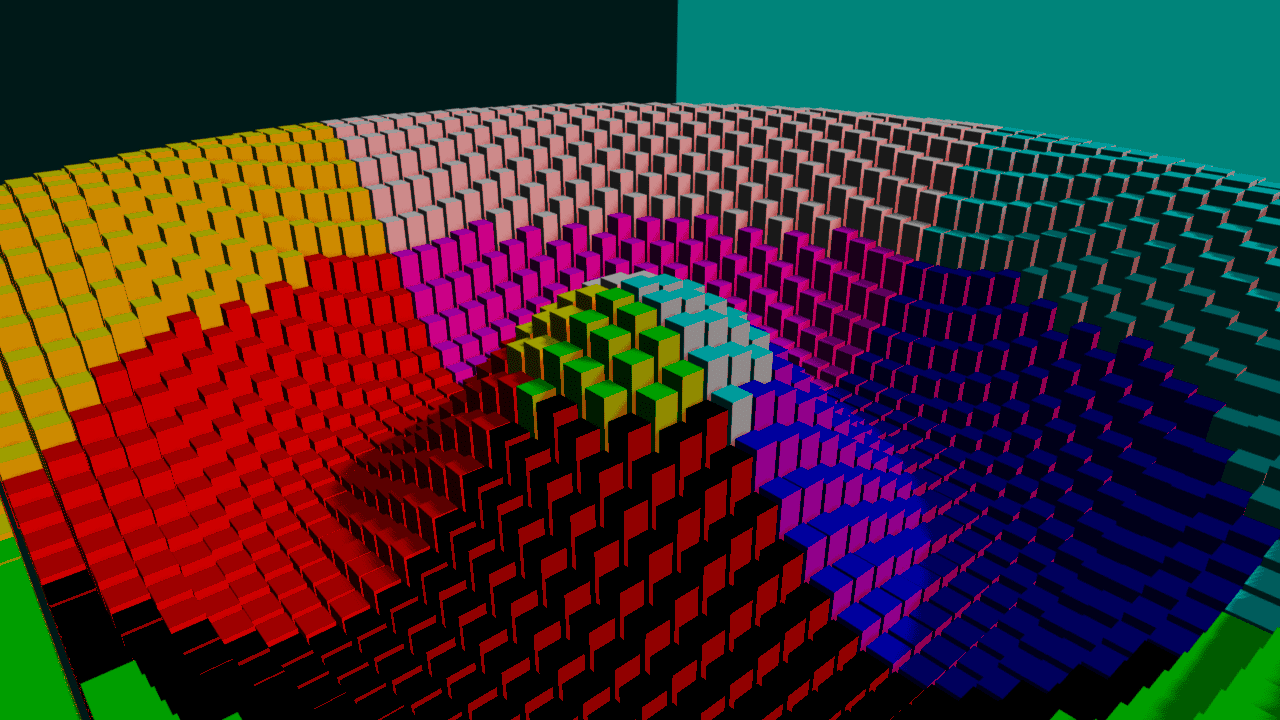

    以下是打高光的基础效果：
    打光
  2. AO，Fuison的渲染器并不能直接渲染AO，但只要有Z通道，Normal通道和相机，就可以用AmbientOcclusion节点做出AO的效果，和其他软件比还是比较麻烦。

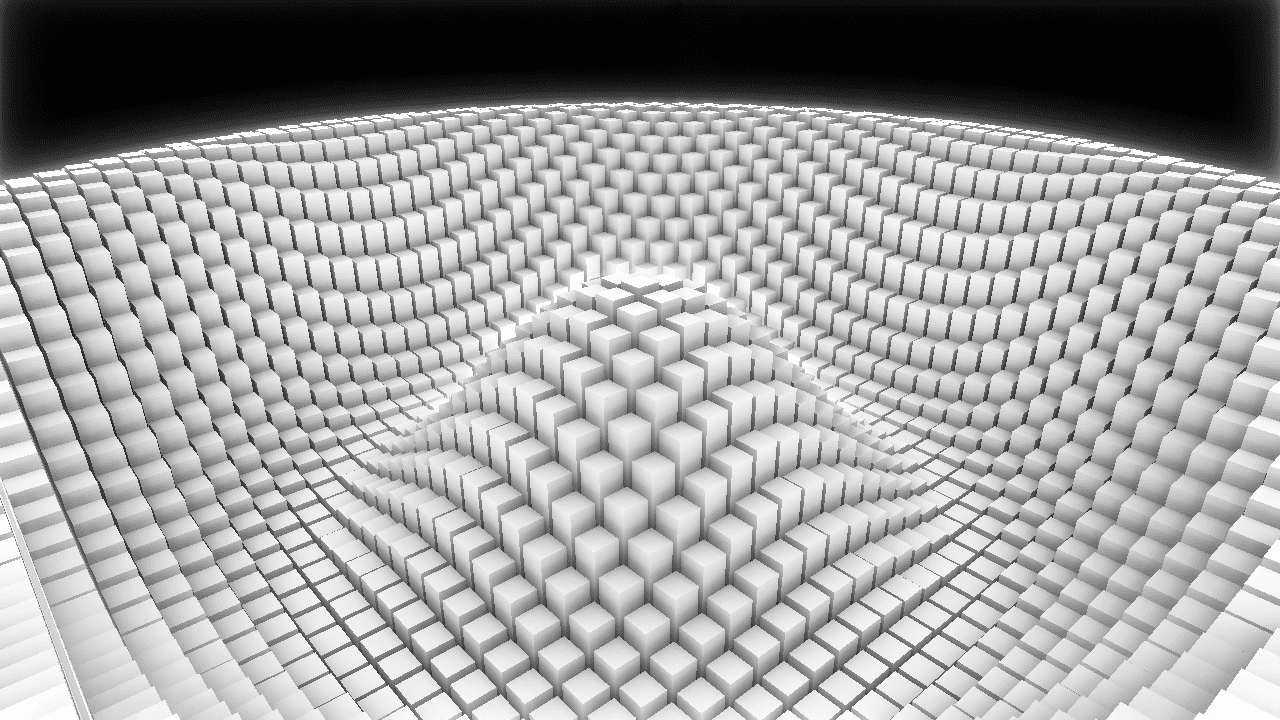

    以下是AO效果：
    AO

纹理坐标通道（UV通道）

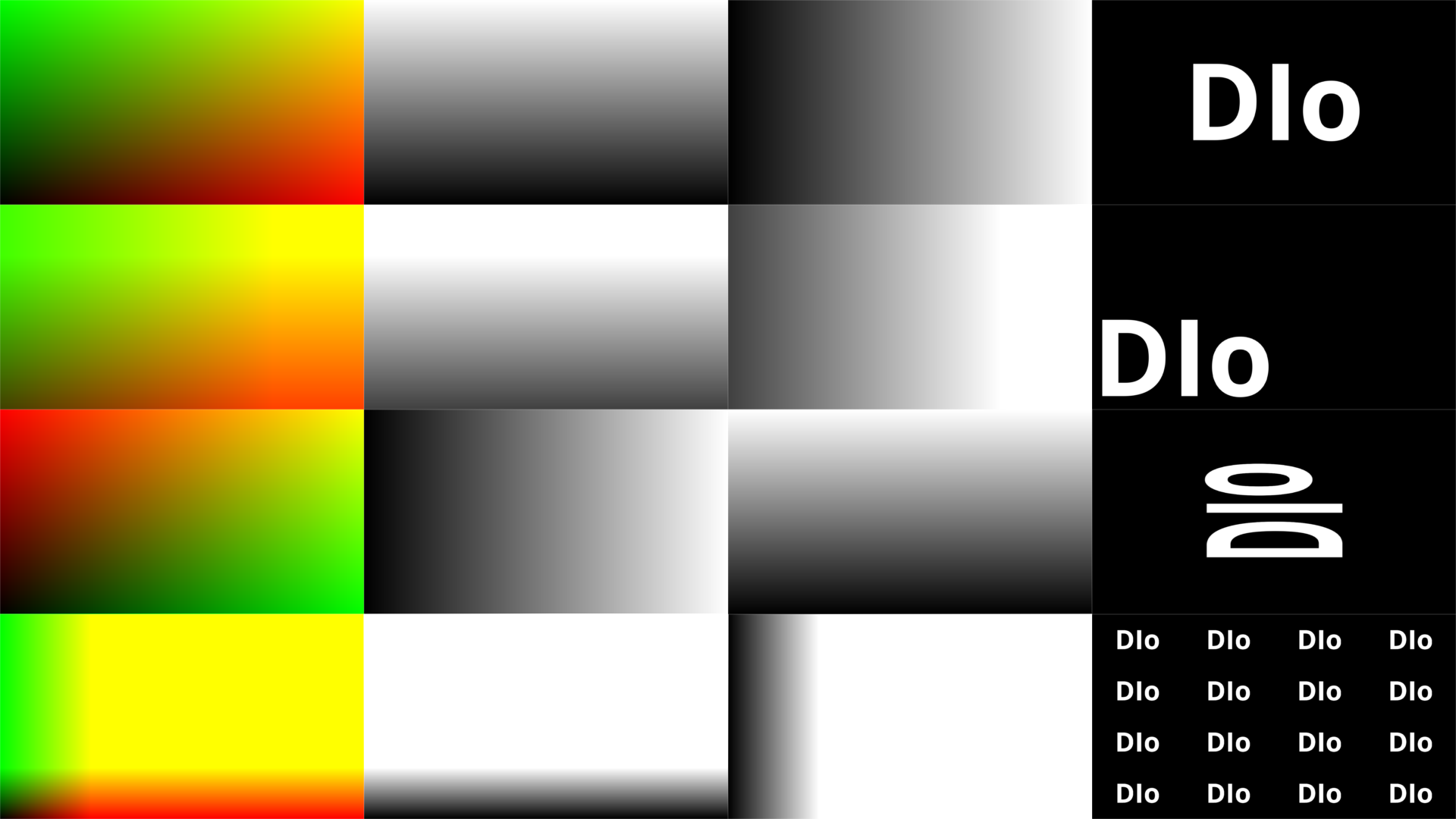

和名字一样，就是纹理的坐标。纹理的坐标在三维里有UVW三个通道，转为二维时记录的是画面里纹理XY的位置对应到RG颜色通道中，可能说的不是很好理解。下面我做了张图，横轴分别为UV通道、R通道、G通道、应用UV通道后的图像。
UV

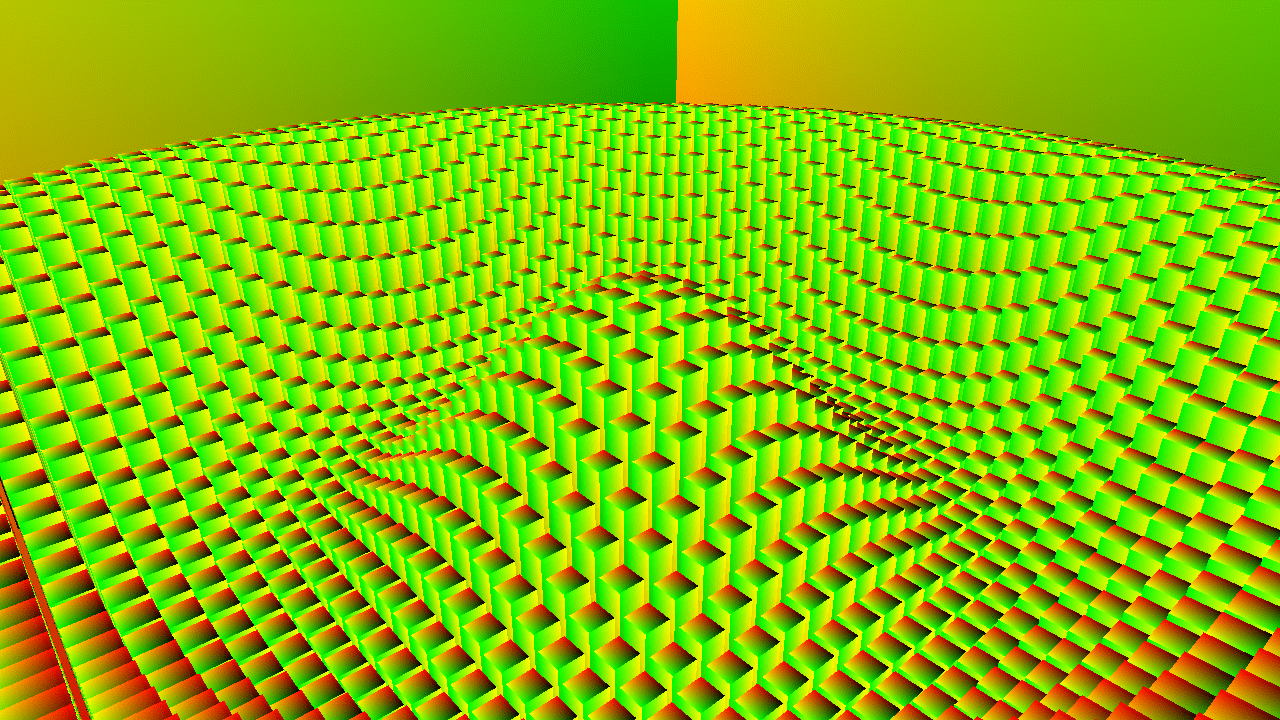

这是测试场景的UV通道图，下面说说应用的地方。
UV

  1. 更改模型贴图，这个方法其实很常用，当你要在渲染好的图像上贴LOGO或者更改材质时（更改材质时要把漫射层渲染出来再贴）。在Fusion里只需要用Texture节点连上要要贴的图就行。默认是所有模型都贴上的，只需渲染个模型ID遮罩遮一下就行，后面会讲模型ID遮罩。

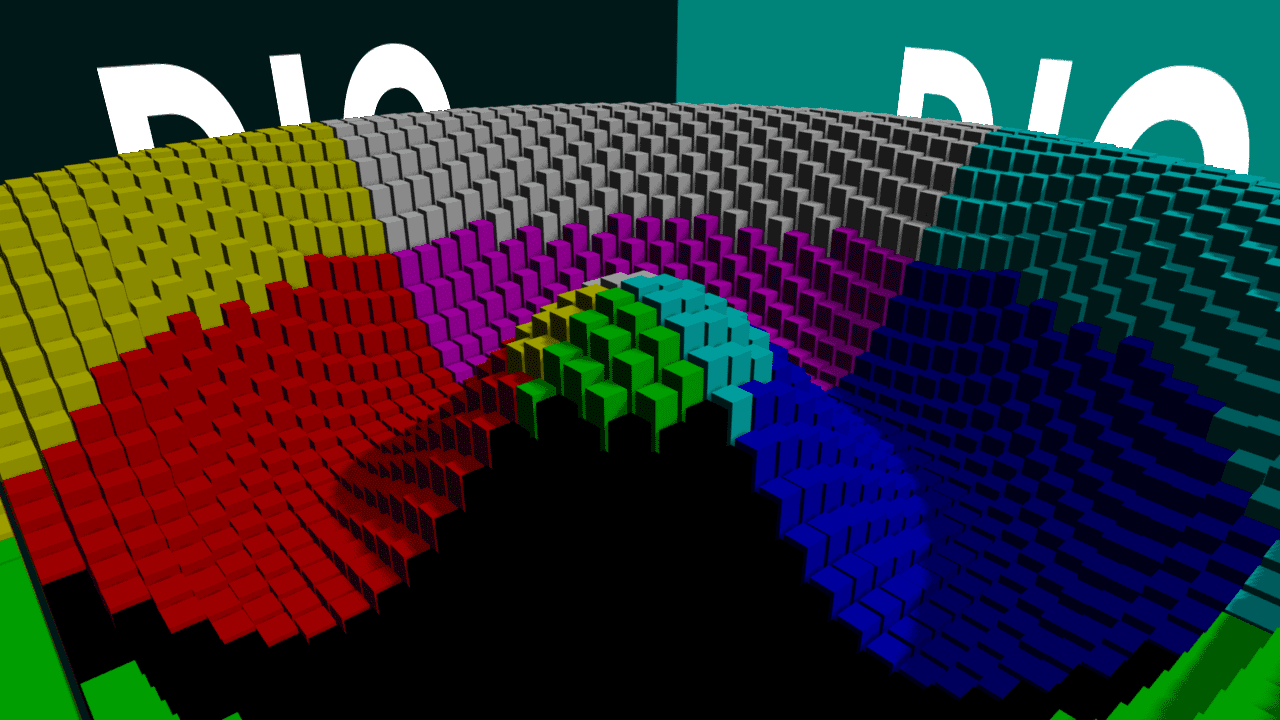

    以下是将文字贴在背后方块上的效果：
    UVMap
  2. STMap，这是NUKE里的节点，其实和Fusion的Texture节点做的事情差不多，还有一种用法就是用恢复或者矫正正镜头畸变，就把别的软件如PFtarck输出的STMap当作UV通道用就行，这个不展开讲。

对象ID纹理ID（Object ID Material ID）

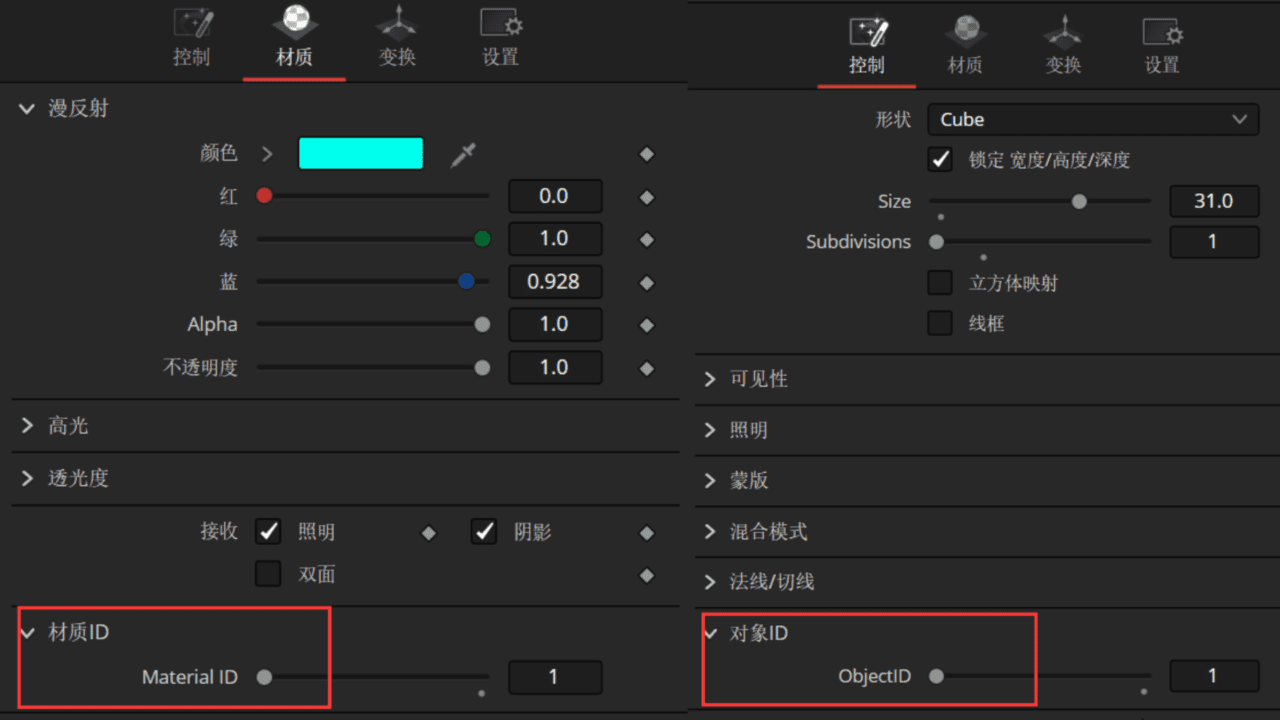

在Fusion里的模型或者材质都可以设置ID，而这个ID通道其实就是遮罩（类似Cryptomatte），不过渲染出来有严重的锯齿，做精细的调整不太好用。
设置ID

  1. ID通道提取，使用Bitmap节点打开使用对象或者使用材质，选择你的ID就行也可以用吸管吸。

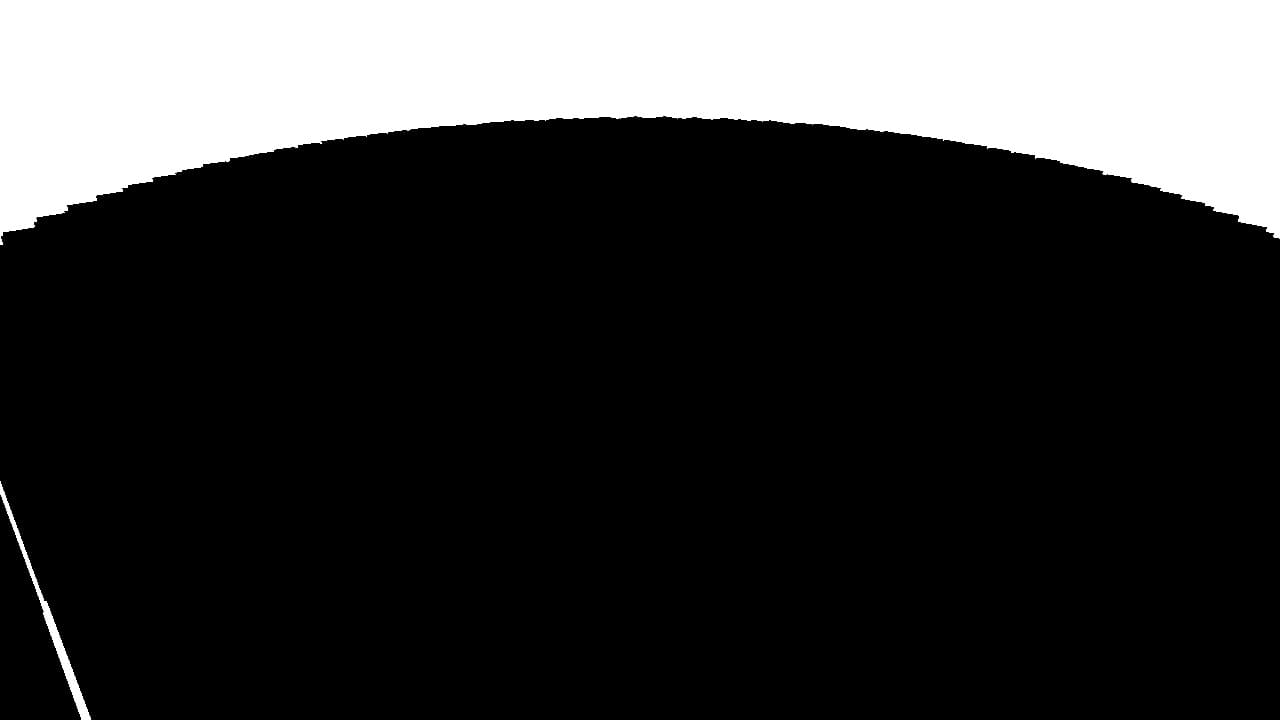

    以下为测试场景的背景ID遮罩：
    Bitmap
  2. 节点通用方式，几乎所有的2D节点都有Bitmap里类似的选项，在节点设置里勾选使用对象或者使用材质，选择你的ID就行

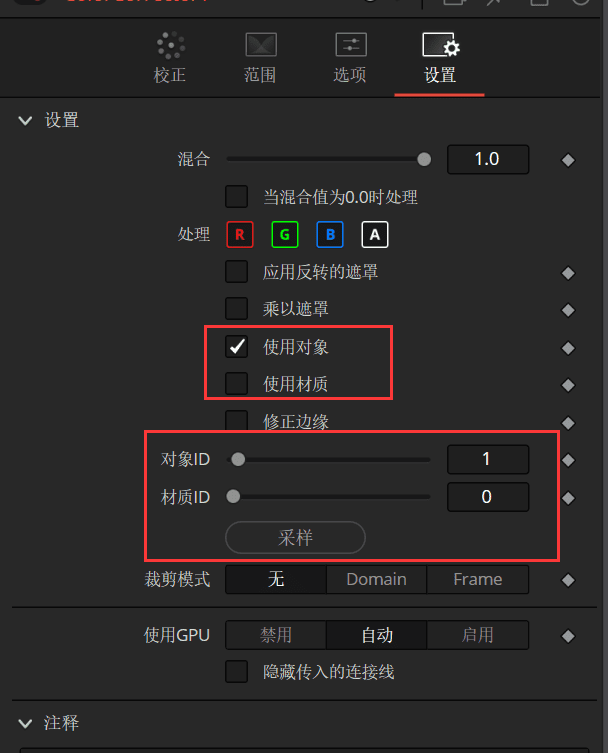

    以下为ColorCorrector的设置界面（别的节点也差多）：
    设置界面

世界坐标通道（World Position，WPP）

Fusion里非常好用的通道，可以自己按R、G、B分别查看一下单独的通道，其实就是将三维空间的位置数据的XYX分别储存在RGB通道里。

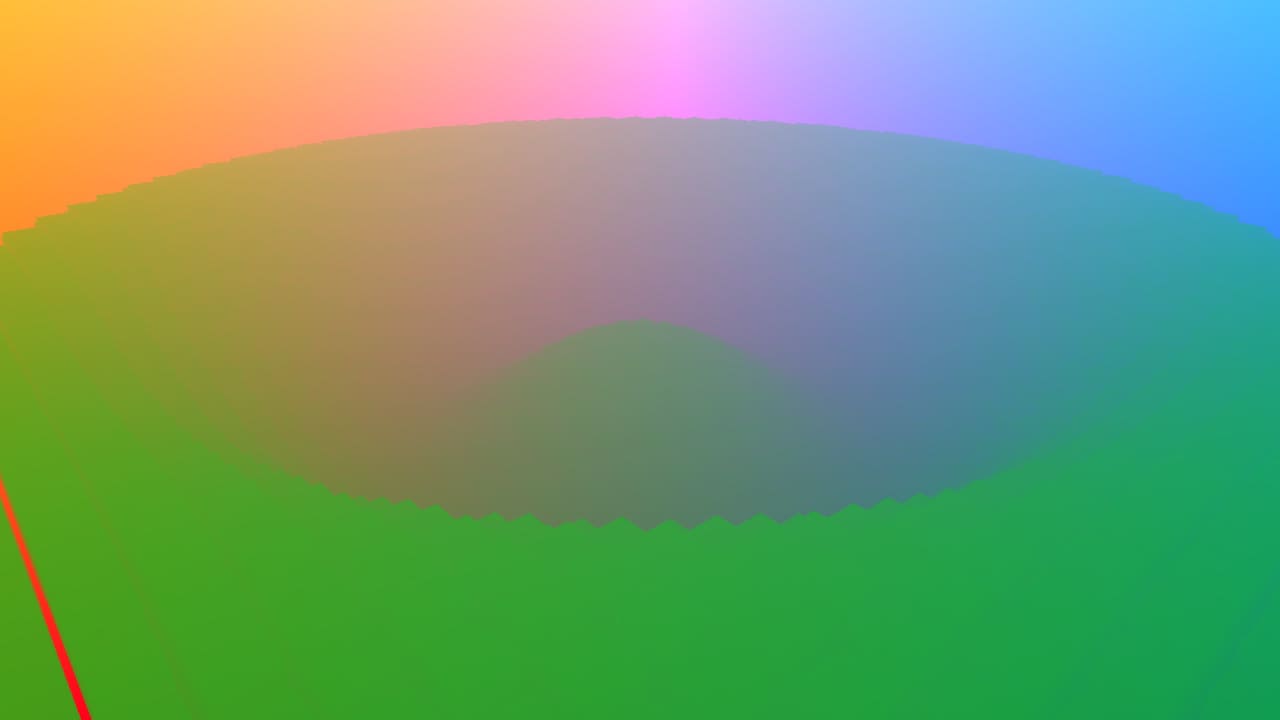

以下为测试场景的WPP通道：
WPP

  1. 做体积雾或者体积光，之前有说过体积光的做法，体积雾也是类似可以跳转过去看看，这里就不在多BB了。

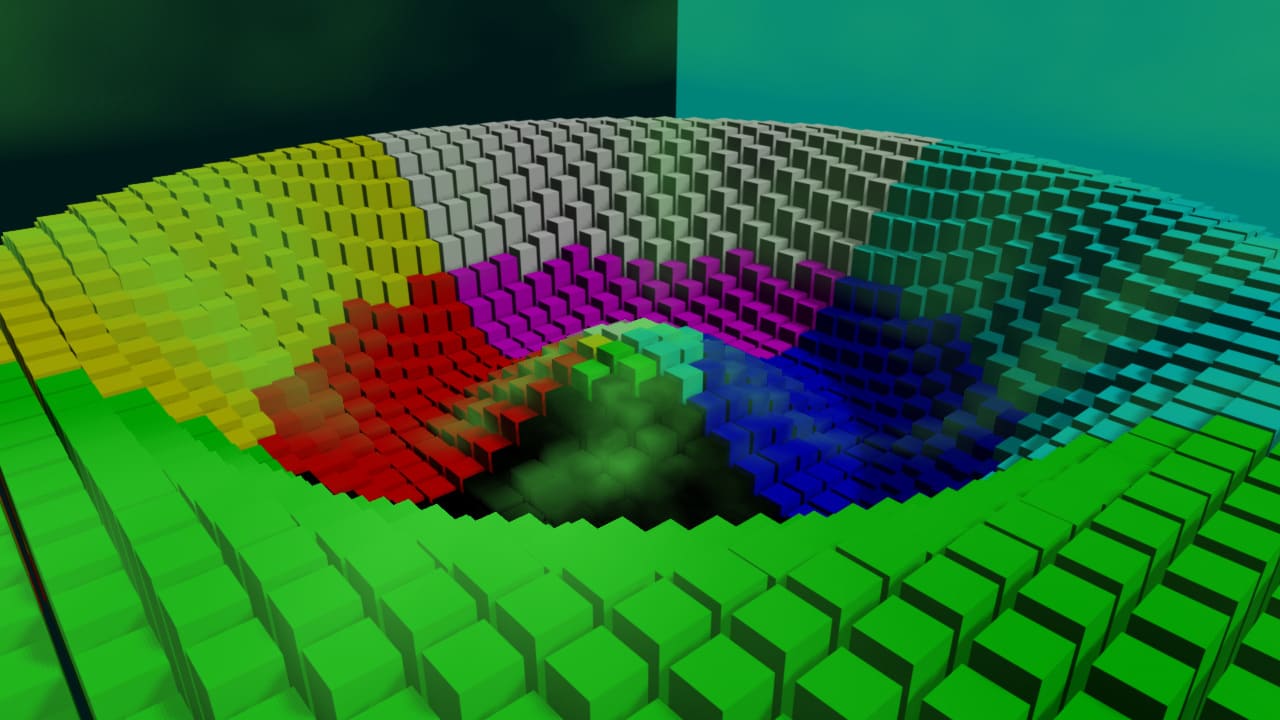

    以下是一个简单体积雾的效果：
    体积雾
  2. 做遮罩，不得不说Fusion这个体积遮罩真是太好用了用法巨简单，只要图像带有WPP通道连上VolumeMask，直接就能在图像中吸取遮罩的位置，还能控制遮罩大小羽化等等。

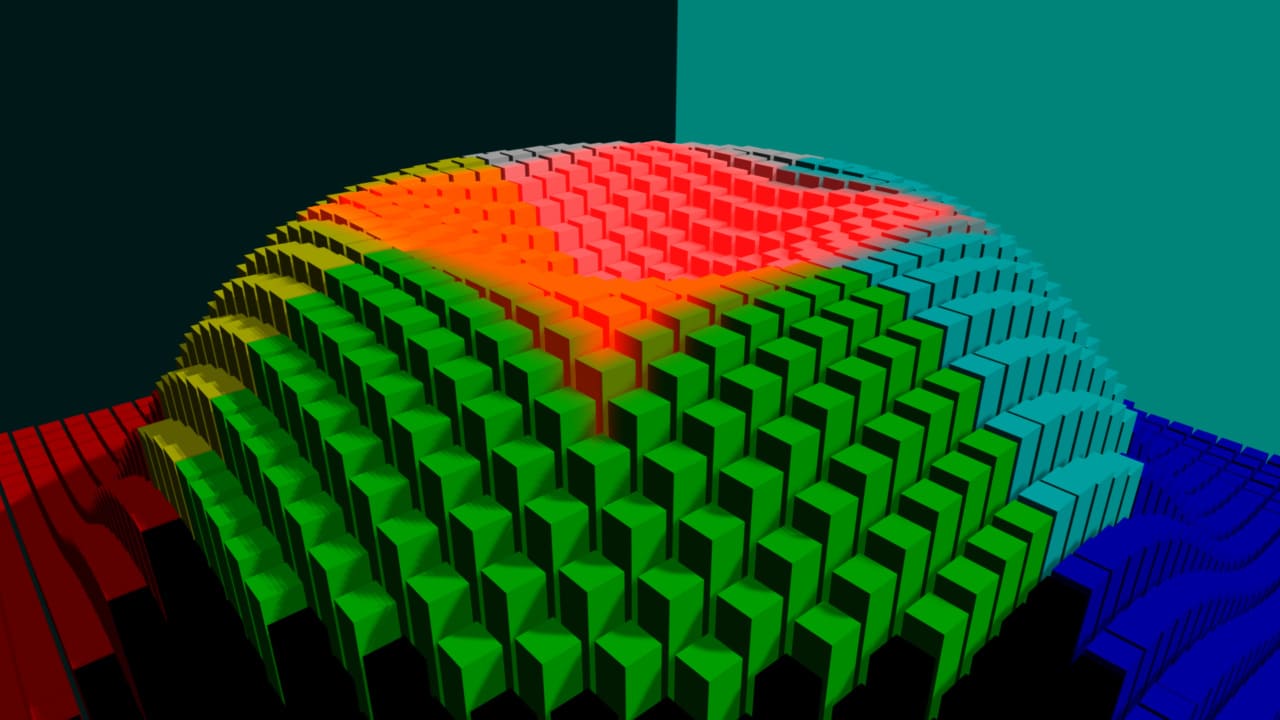

    以下用体积遮罩在波浪的中心叠加上一层红色：
    体积遮罩
  3. WPP to Z、Z to WPP ，只需要一个场景里的一个相机和WPP或者Z通道的其中一个就可以实现他俩的互转。有一些渲染器是不能渲染WPP的，比如Blender的Eevee就可以用一个Z通道+相机，来求出WPP。使用的节点叫ZtoWorldPos，该节点过于简单，没啥好讲的，NUKE里实现这种操作好像没现成的节点，算是Fusion的一个小特点吧。

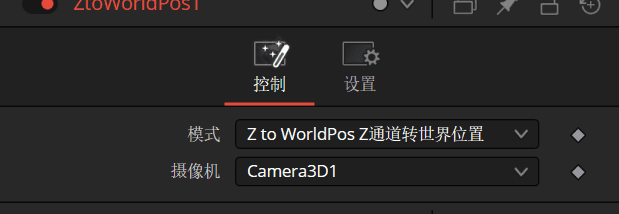

    以下是ZtoWorldPos的节点选项：
    ZtoWorldPos

矢量通道（Vector）

该通道是渲染时画面里的像素的运动信息和UV通道一样存储在RG通道里，我这个场景不知道什么原因渲染不出来矢量通道（可能是不K帧的东西渲染不出来，具体懒得试了），于是用OpticalFlow节点算了一个，用这个节点时好像开启Cuda才能使用GPU加速，CPU渲染的太慢了。

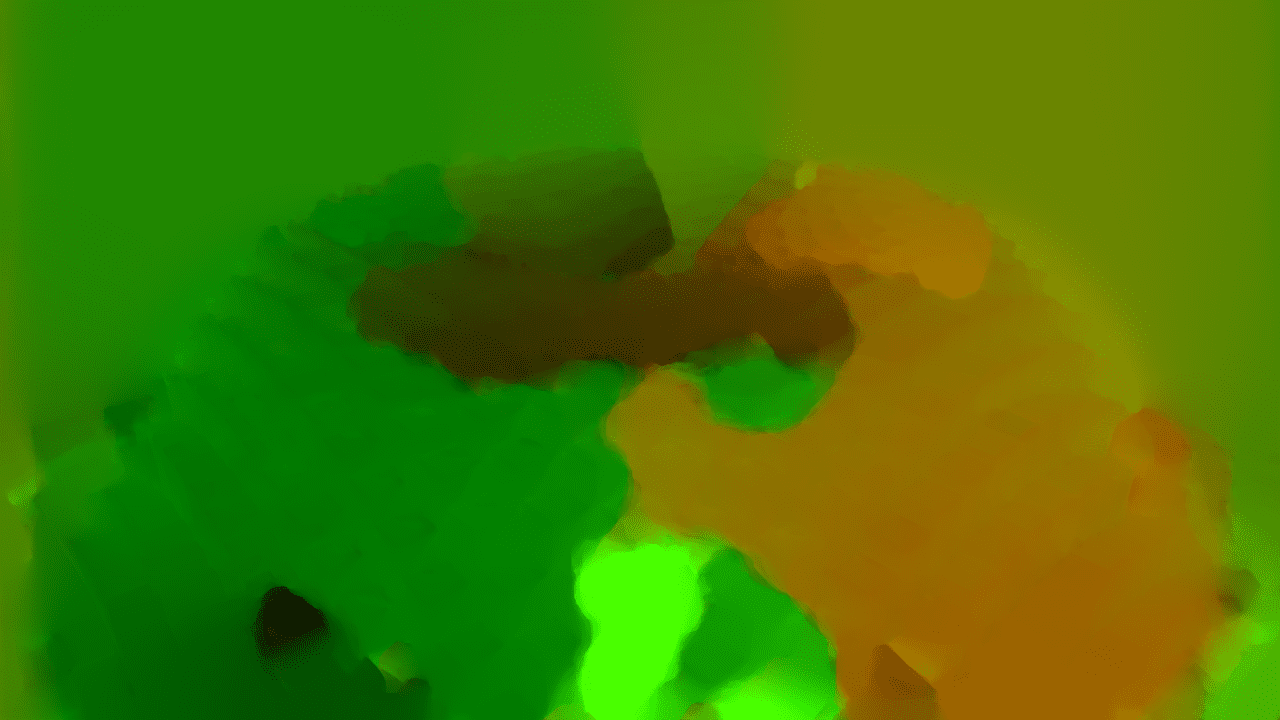

以下是后期算出来的矢量通道：
Vector

  1. 运动模糊，矢量通道最常用的就是做模糊，在画面合成好后统一加运动模糊，相比渲染节点自带的运动模糊要节省很多性能。操作非常简单只需要连接VectorMotionBlur节点就行。

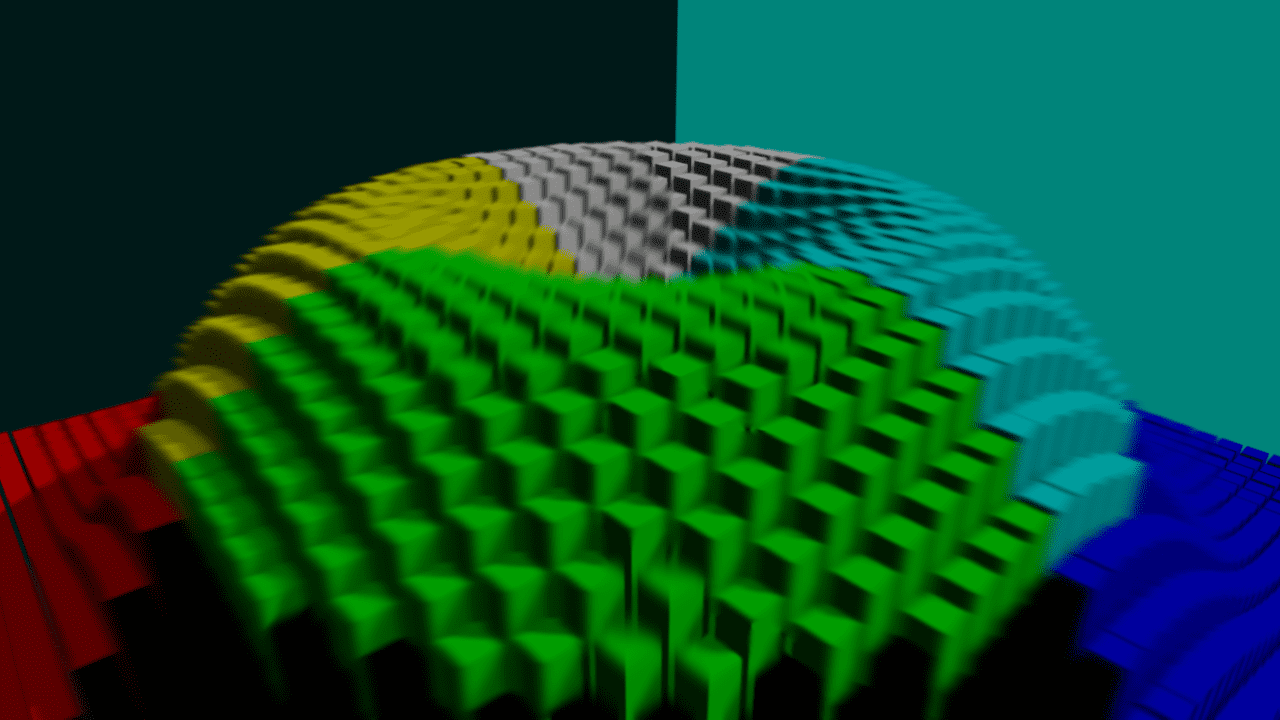

    以下是通过OpticalFlow求出矢量通道使用运动模糊的结果（其实就和RSMB插件差不多）：
    矢量模糊
  2. 前面说了矢量通道其实就是记录像素的运动，其实也可以用来把图片啥的贴别的物体上，CG合成里基本不会这么用，而且在Fusion里实现比较复杂，不如NUKE里简单这里也不展开讲了。

工程下载

以上就是Fusion里所辅助通道的一些基础的使用方法好像还有个视差通道，我是用不上那东西，NUKE，Blender里的操作也是类似。

下载后直接黏贴到Fusion里或者达芬奇里就行
